新能源车充电桩电磁兼容测试标准与要求

发布时间:2022-10-25 热度:


随着充电桩的普及,充电桩自身的电磁兼容问题也成为其安全的重要部分之一。本文根据《GB/T 18487.2 电动汽车传导充电系统 第2部分:非车载传导供电设备电磁兼容要求》标准内容,结合实际测试的问题进行一些简单的阐述,对充电桩的EMC测试进行简单介绍。


一、 抗扰度:

  充电桩按照其使用环境和输出方式,主要有以下四类:

  1、 交流充电桩(非住宅环境),输出为交流电,主要为慢充;

  2、 交流充电桩(住宅环境),输出为交流电,主要为慢充;

  3、 直流充电桩(非住宅环境),输出为直流,快充;

  4、 直流充电桩(非住宅环境),输出为直流,快充;


  1.1 抗扰度测试等级要求

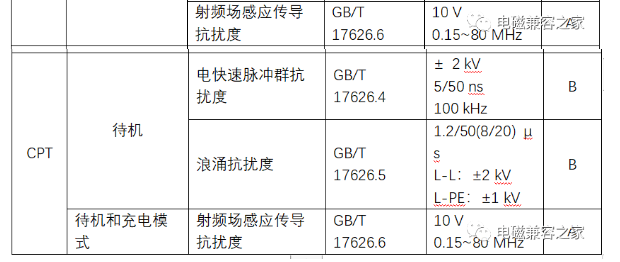

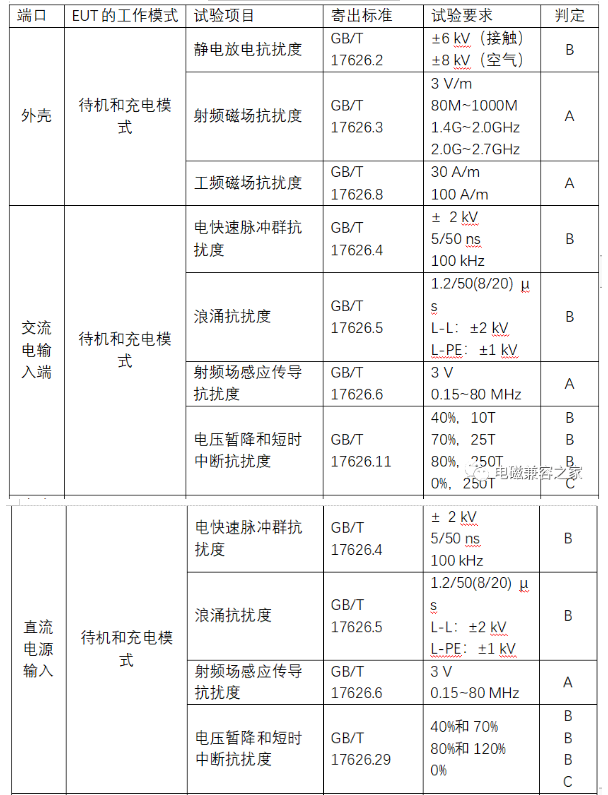

表1 交流充电桩(非住宅环境)

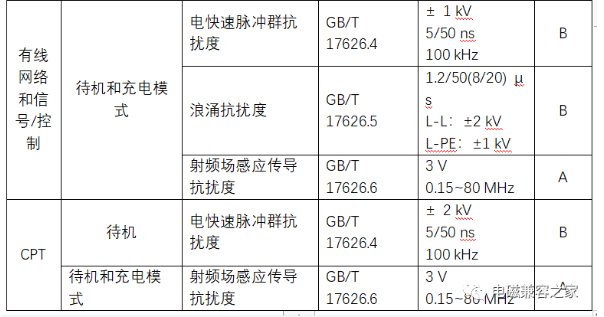

                                           表2 交流充电桩(住宅环境)

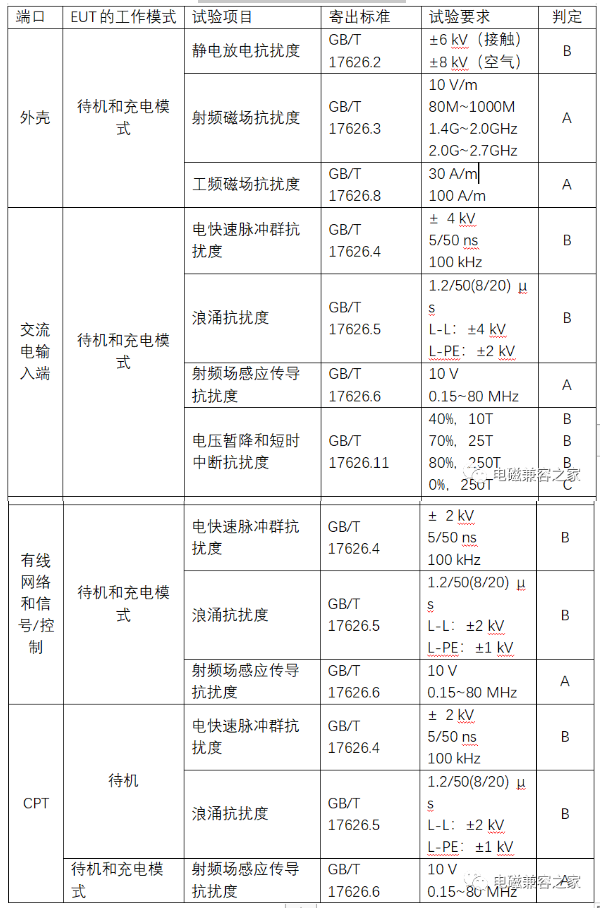

                                        表3 直流充电桩(非住宅环境)

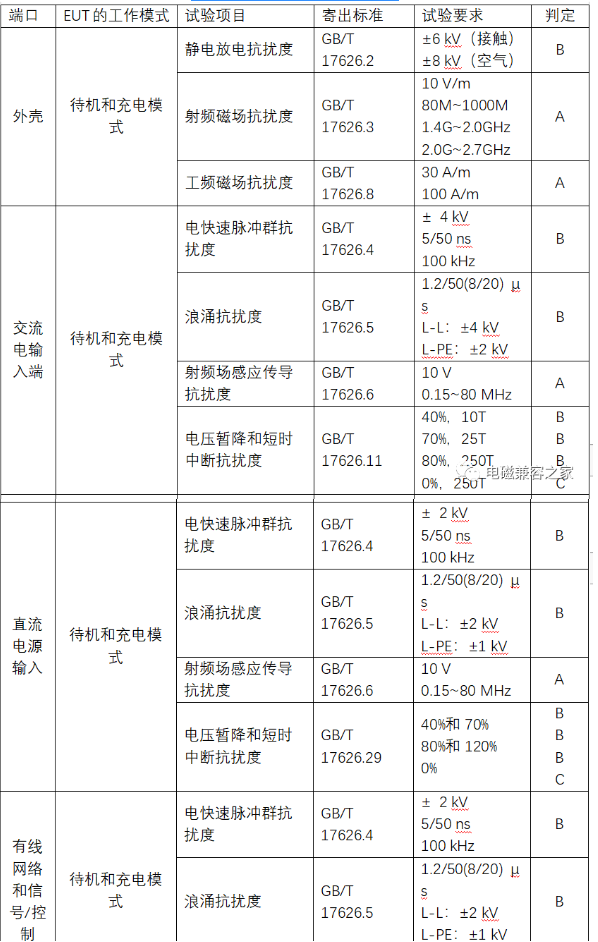

                                      表4 直流充电桩(住宅环境)

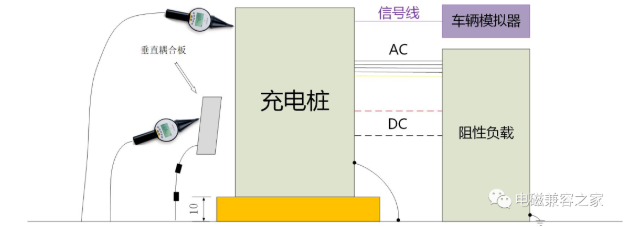

1.2 静电放电抗扰度

  1.2.1 限值

  A、使用±2kV,±4kV,±6kV试验电压接触放电;

  B、使用±2kV,±4kV,±8kV试验电压空气放电;

  参考IEC 61000-4-2标准进行试验,详细见上述表1~表4。

  1.2.2 测试状态


注:

  1、 若充电桩为挂壁式,按照台式设备布局;

  2、 充电桩在测试时,需要保证其满载的50%的工作状态下进行测试,因此对阻性负载要求较高,建议DC达到1500V,AC达到1000V;

  1.3 辐射抗扰度

  1.3.1 限值

  用于非住宅环境下的设备:

  A、 用于非住宅环境下的设备:

  80M~1000MHz,10V/m;

  1.4~2.0GHz,10V/m;

  2.0~2.7GHz,10V/m;

  步进小于1%,驻留时间不小于1s;

  B、 用于住宅环境下的设备:

  80M~1000MHz,3V/m;

  1.4~2.0GHz,3V/m;

  2.0~2.7GHz,3V/m;

  步进小于1%,驻留时间不小于1s;

  参考IEC 61000-4-3标准进行试验,详细见上述表1~表4。

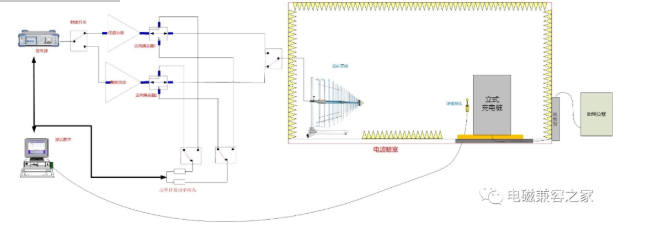

  1.3.2 测试状态


注:

  1、 需要测试充电桩的四个面;

  2、 若充电桩为挂壁式,按照台式设备布局;

  3、 充电桩质量较大,对暗室转台的直径以及承重要求较高;

  4、 充电桩测试时,阻性负载建议放置暗室外部,充电桩的输出至负载,需要经过滤波器,充电桩输出为高电压大电流,因此对暗室滤波器的要求较高;

  5、 充电桩在测试时,需要保证其满载的50%的工作状态下进行测试,因此对阻性负载要求较高,建议DC达到1500V,AC达到1000V;

  1.4 快速脉冲群抗扰度

  1.4.1 限值

  A、信号线±1KV/±2KV、5/50ns波形,100kHz重复频率;

  B、电源线±2KV/±4KV、5/50ns波形,100kHz重复频率;

  参考IEC 61000-4-4标准进行试验,详细见上述表1~表4

  1.4.2 测试状态


注:

  1、 若充电桩为挂壁式,按照台式设备布局

  2、 充电桩在测试时,需要保证其满载的50%的工作状态下进行测试,因此对阻性负载要求较高,建议DC达到1500V,AC达到1000V;

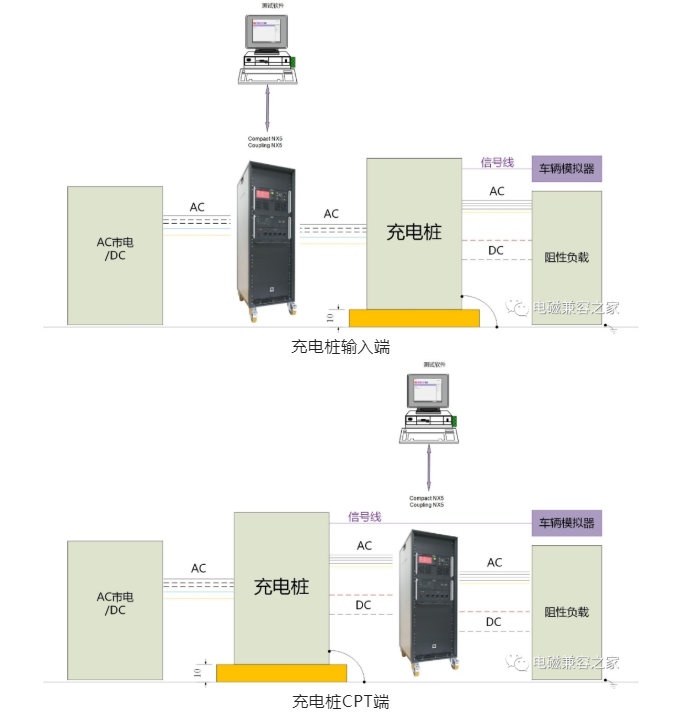

  1.5 浪涌(冲击)抗扰度

  1.5.1 限值

  A、线对线:±2kV/±1kV、1.2/50μs波形,电压逐级递增;

  B、线对地:±4kV/±2kV、1.2/50μs波形,电压逐级递增;

  参考IEC 61000-4-5标准进行试验,详细见上述表1~表4

  1.5.2 测试状态


注:

  1、 CPT端口,仅针对交流充电桩,非住宅环境;

  2、 若充电桩为挂壁式,按照台式设备布局;

  3、 充电桩在测试时,需要保证其满载的50%的工作状态下进行测试,因此对阻性负载要求较高,建议DC达到1500V,AC达到1000V;

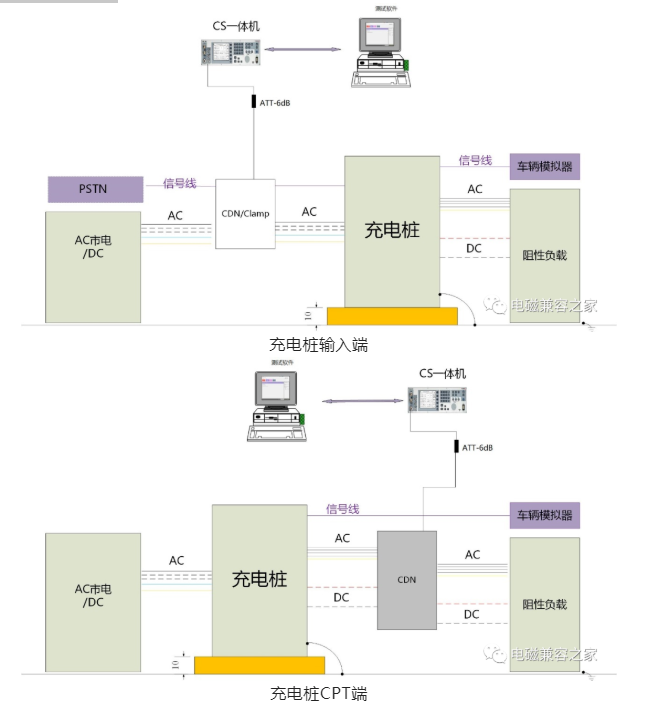

  1.6 传导骚扰抗扰度

  1.6.1 限值

  150k~80MHz,10V/3V,AM80%(1kHz)调制;

  参考IEC 61000-4-6标准进行试验,详细见上述表1~表4

  1.6.2测试状态


注:

  1、 若充电桩为挂壁式,按照台式设备布局;

  2、 充电桩在测试时,需要保证其满载的50%的工作状态下进行测试,因此对阻性负载要求较高,建议DC达到1500V,AC达到1000V;

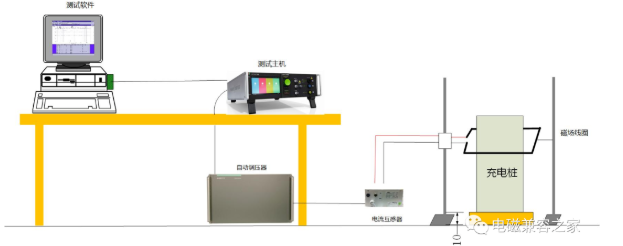

  1.7 工频磁场抗扰度

  1.7.1 限值

  100A/m&30A/m,50Hz,针对32A以下系统;

  参考IEC 61000-4-8标准进行试验,详细见上述表1~表4

  1.7.2 测试状态

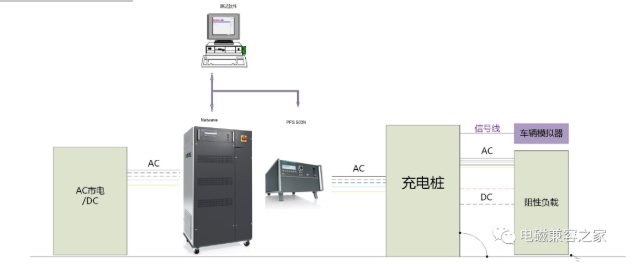

1.8 电压暂降和短时中断抗扰度

  1.8.1 限值

  40%U、10周期;70%U、25周期;80%U、250周期;0%U、250周期;

  参考IEC 61000-4-11、IEC 61000-4-34、IEC 61000-4-29等标准进行试验,详细见上述表1~表4

  1.8.2 测试状态


二、发射:

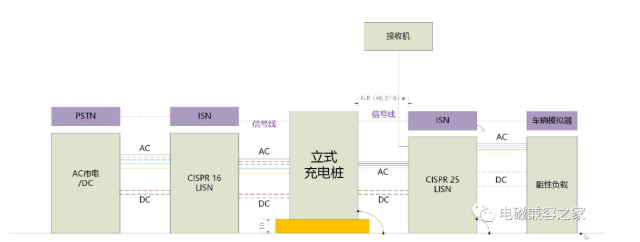

  2.1 传导发射

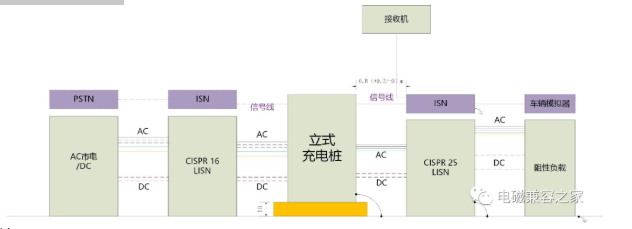

  2.1.1 输出端CPT-电源端口

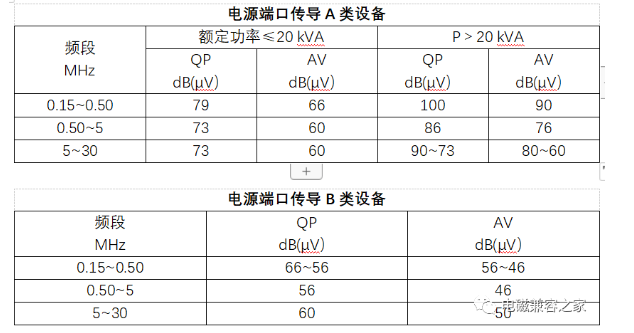

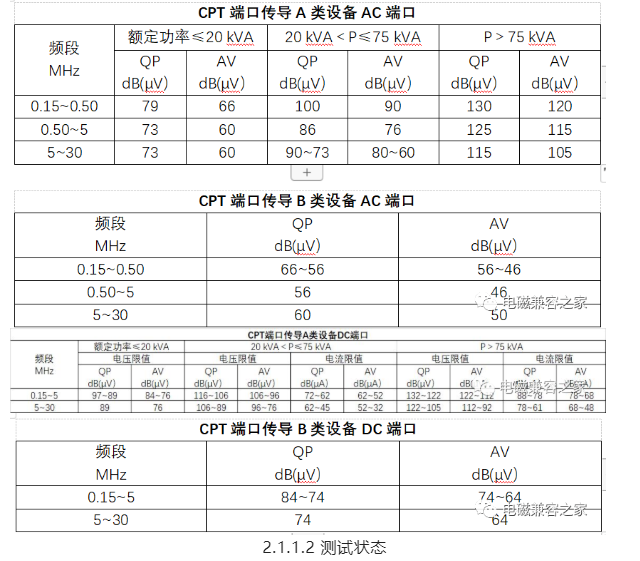

  2.1.1.1传导发射限值要求:



注:

  3、 若充电桩为挂壁式,按照台式设备布局

  4、 充电桩在测试时,需要保证其满载的20%、50%、80%三个工作状态下进行测试,因此对阻性负载要求较高,建议DC达到1500V,AC达到1000V。

  2.1.2 输出端CPT-信号端口

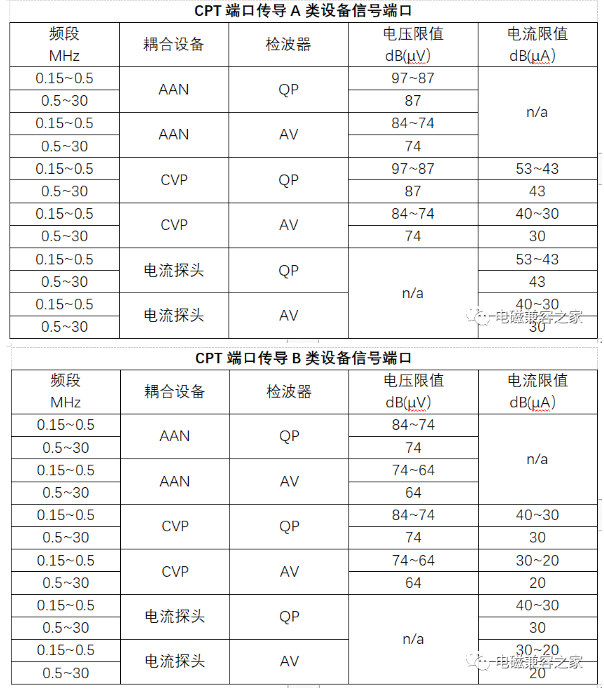

  2.1.2.1传导发射限值要求:


2.1.2.2 测试状态



注:

  1、 若充电桩为挂壁式,按照台式设备布局

  2、 充电桩在测试时,需要保证其满载的20%、50%、80%三个工作状态下进行测试,因此对阻性负载要求较高,建议DC达到1500V,AC达到1000V。

  2.1.3 输入端-电源端口

  2.1.3.1传导发射限值要求:
