发布时间:2021-11-29 热度:
何为阻燃材料?
阻燃材料是能够抑制或者延滞燃烧而自己并不容易燃烧的材料,广泛应用于服装、石油、化工、冶金、造船、消防、国防等领域。阻燃材料主要有有机和无机,卤素和非卤。有机是以溴系、氮系和红磷及化合物为代表的一些阻燃剂,无机主要是三氧化二锑、氢氧化镁、氢氧化铝,硅系等阻燃体系。
阻燃材料的制品主要可分为阻燃织物、阻燃化学纤维、阻燃塑料、阻燃橡胶、防火涂料、阻燃木质材料及阻燃纸、无机不燃填充材料等7大类。
阻燃材料等级
阻燃材料等级UL94阻燃等级共有12种:HB、V-0、V-1、V-2、5VA、5VB、VTM-0、VTM-1、HBF、HF-1、HF-2。
可燃性UL94等级是应用最广泛的塑料材料可燃性能标准。它用来评价材料在被点燃后熄灭的能力。根据燃烧速度、燃烧时间、抗滴能力以及滴珠是否燃烧可有多种评判方法。每种被测材料根据颜色或厚度都可以得到许多值。当选定某个产品的材料时,其UL等级应满足塑料零件壁部分的厚度要求。UL等级应与厚度值一起报告,只报告UL等级而没有厚度是不够的。
塑料阻燃等级由HB,V-2,V-1向V-0逐级递增:
1、HB:UL94标准中最底的阻燃等级。要求对于3到13 毫米厚的样品,燃烧速度小于40毫米每分钟;小于3毫米厚的样品,燃烧速度小于70毫米每分钟;或者在100毫米的标志前熄灭。
2、V-2:对样品进行两次10秒的燃烧测试后,火焰在60秒内熄灭。可以有燃烧物掉下。
3、V-1:对样品进行两次10秒的燃烧测试后,火焰在60秒内熄灭。不能有燃烧物掉下。
4、V-0:对样品进行两次10秒的燃烧测试后,火焰在30秒内熄灭。不能有燃烧物掉下。
三类高分子阻燃材料
在以前含卤阻燃材料的使用是最为广泛的,但是含卤阻燃材料有一个很明显的缺点,那就是含卤阻燃材料在燃烧后会产生大量的有毒气体,这些气体不仅会对人们的身体造成一定的损害,而且还会影响环境,因此现在出现了更多的环保阻燃材料来替代含卤阻燃材料。尤其是在进入21世纪之后,各种高分子阻燃材料的涌现让我们的生活变得更加美好。
高分子阻燃材料通常分为三大类,分别是聚合物阻燃材料、水合金属氧化物阻燃材料以及磷硅添加阻燃材料。
聚合物阻燃材料
所谓的聚合物阻燃材料是指用特殊技术制得的无机物分散在聚合物之中,进而形成的一种新型复合阻燃材料。这种新型的阻燃材料具有密度小,机械强度强度高的优点,因此能够更好的发挥阻燃效果。这种新型阻燃材料的出现不仅使得阻燃性大大加强,而且能够使得阻燃材料的使用更加的广泛,例如可以作为耐热材料等使用,这也就使得新型阻燃材料在市场上更具有竞争力。
水合金属氧化物阻燃材料
其实这类阻燃材料就是一种填充剂,现在使用的也是十分广泛,例如氢氧化镁或是氢氧化铝等等。首先就是使用成本非常的低廉,另外就是这类阻燃材料具有很强的环保性,不会产生有毒气体。主要原理就是利用金属氧化镁受热后释放出水分,可以吸收热量,从而达到阻燃的目的。
磷硅添加阻燃材料
主要分为两种类型的阻燃材料,一种是有机硅阻燃剂,另外一种则是无机硅阻燃剂,这两种阻燃剂具有高效、环保、无毒的优点,受到了广大用户的好评与青睐。
阻燃性能测试方法
1阻燃性能分类
2测试标准及法规
3点燃性及自熄性测试
4火焰传播性能及测试
5热释放速率及测试
6火焰穿透性及测试
7烟密度及测试
8毒及腐蚀性气体测试
进行阻燃性能测试的原因?
◆满足规则制定的要求
◆确定产品在火灾中的表现
如何选择测试方法?
◆产品和它的最终用途
◆产品表现要求令规则要求
1、阻燃性能分类
火灾性能
在许多方面,火灾是一系列事件的结果,在许多方面,火灾是一系列事件的结果.
*点燃---在什么样的条件下材料会被点燃?点燃源是什么?香烟,火柴,大的开放性燃烧?
*火灾传播---火灾如何在聚合物材料上传播?水平,从上向下,从下向上?
*热释放速率Heat release rate(HRR)---多少热量释放?以多快的速率??
火焰穿透能力---火焰以什么样的速度穿透一堵墙,门,天花板或者其他障碍物。
熄灭的难易?
*烟释放-Smoke release(SEA,Smoke Extinction Area)---烟气释放数量?释放速率?
◆毒气释放---毒气释放的速度和潜在有害物质的种类?它们有刺激性吗?它们有腐蚀性吗?

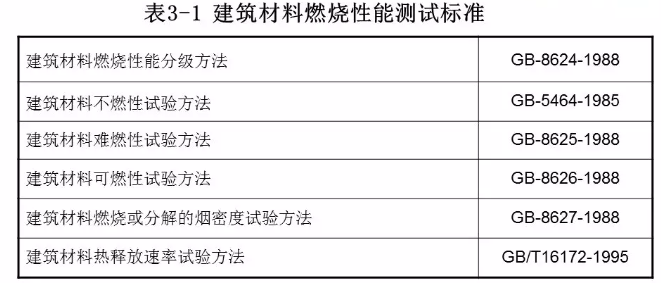

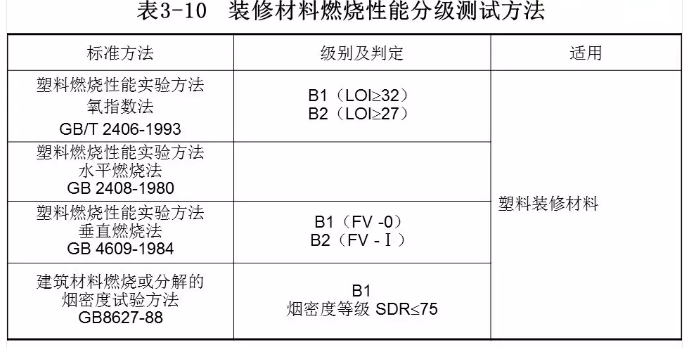

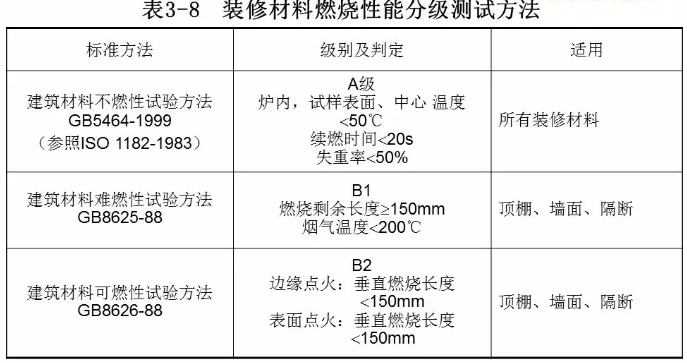

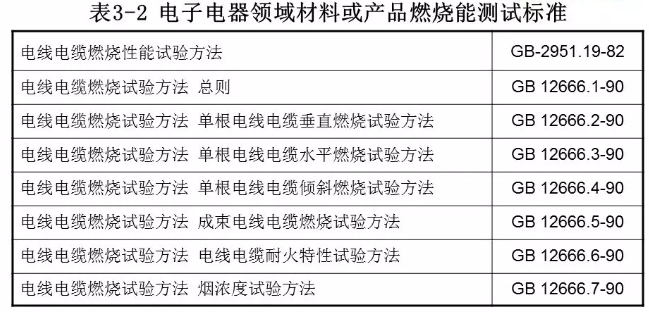

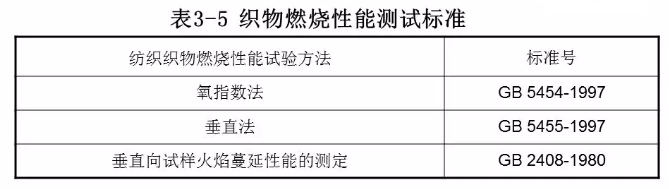

2、测试标准及法规

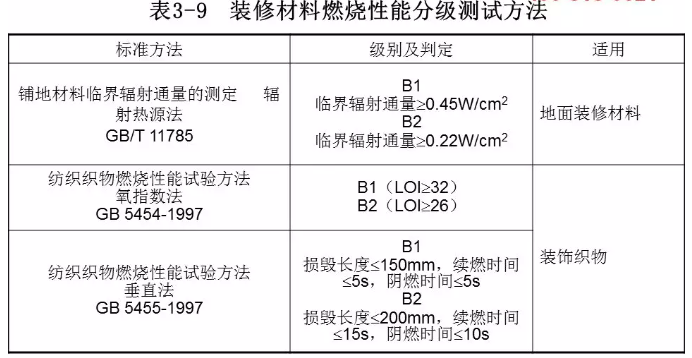

3、点燃性及自熄性测试

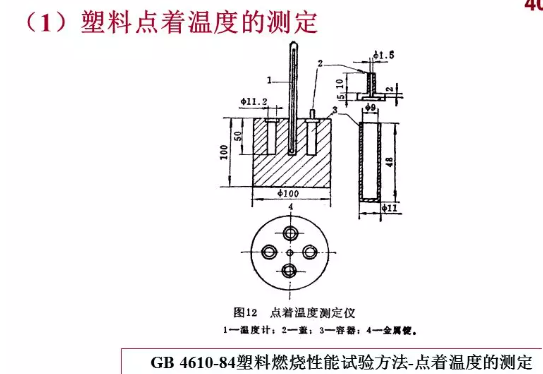

定义:在规定的试验条件下,从材料中分解放出的可燃气体,经外火焰点燃并燃烧一定时间的最低温度。
试样制备:粒度0.5-1.0mm
试验设备:150-450℃任何点恒定(±2℃)点火器(喷嘴内径①0.8mm,火焰高度10-15mm)
试验步骤:设定温度,装样(1g)、盖盖子并启动秒表,点火器火焰位于盖口2mm上方晃动。
判据:盖口上5min内出现连续5s以上的火焰的最低温度(并将其修约到10的倍数),即为材料的点着温度试验报告:材料的鉴别特征
(名称、牌号、批号、生产厂等);
试样的制备及试样重量;
试验中观察到的现象(烟气、溢出、火焰颜色等);
试验结果;试验日期及试验人员。

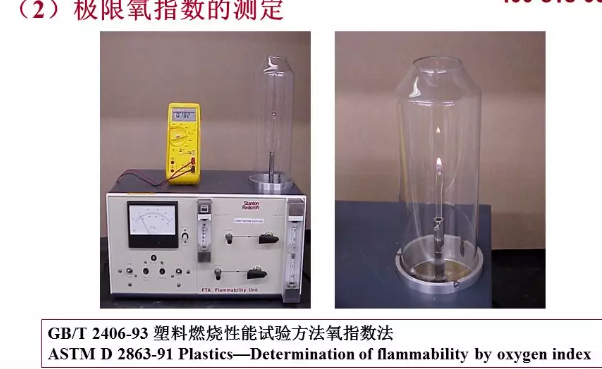

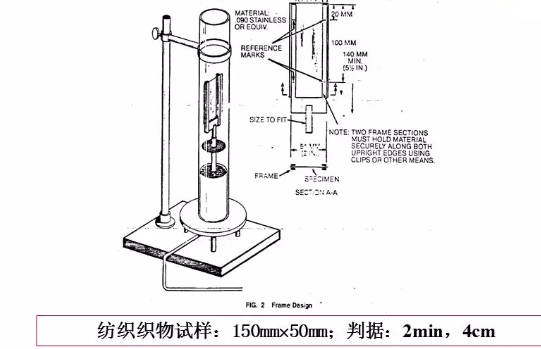

极限氧指数的定义:

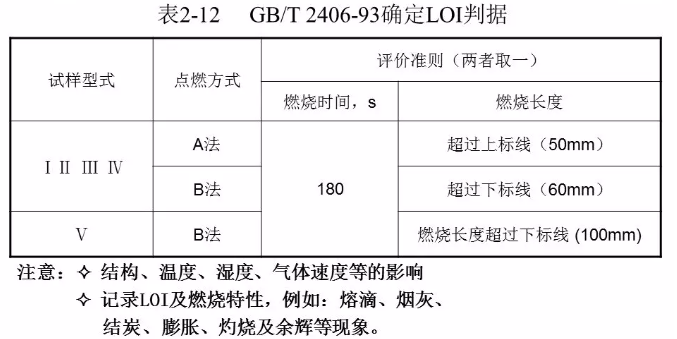

在规定的试验条件下,在氧、氮混合气流中,测定刚好维持试样燃烧规定时间或距离所需的最小的氧浓度,称为极限氧指数(LO1/%)。

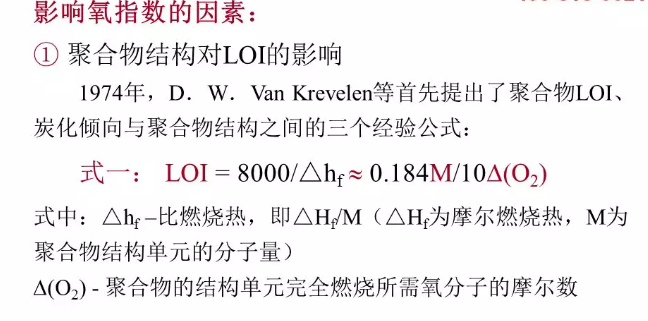

*阻燃配方的初选;
*阻燃协同效应研究;*阻燃机理的研究等。

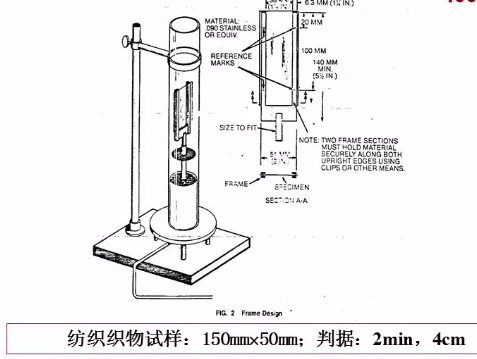

目前氧指数法不仅限于塑料(包括薄膜和泡沫塑料),而且在纤维织物、橡胶等方面都已经得到广泛的应用。

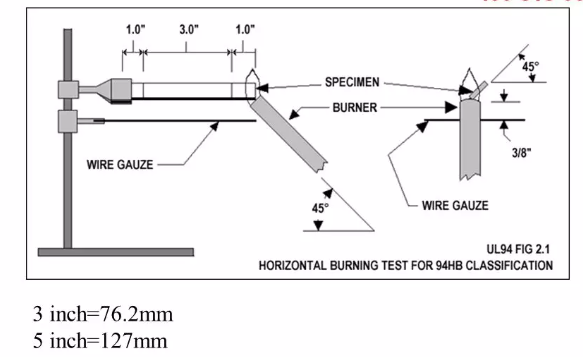

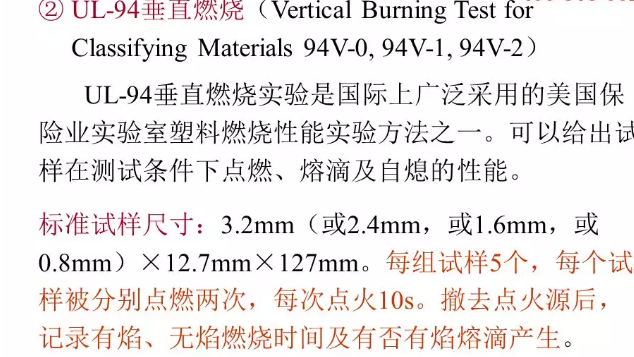

3、UL94塑料材料阻燃性测试
常见可靠性试验及其试验条件
IP防水各等级详解
可靠性测试中HALT实验与HASS实验的区别
实验室常见的七大材料测试方法
车用塑料VOCs检测方法有哪些?如何去除VOCs?
